• 다양한 분야로 응용이 가능한 접전식 감지장치 "제직기에서의 경사(실)의 결점 검출장치
• 등록번호
  특허 제 10-1695135호, 특허 제 10-1856391호
• 분야
  특허
• 분류
  전기전자
• 판매가
  100,000,000 원
• 권리기간
  2036 년 12 월 25 일

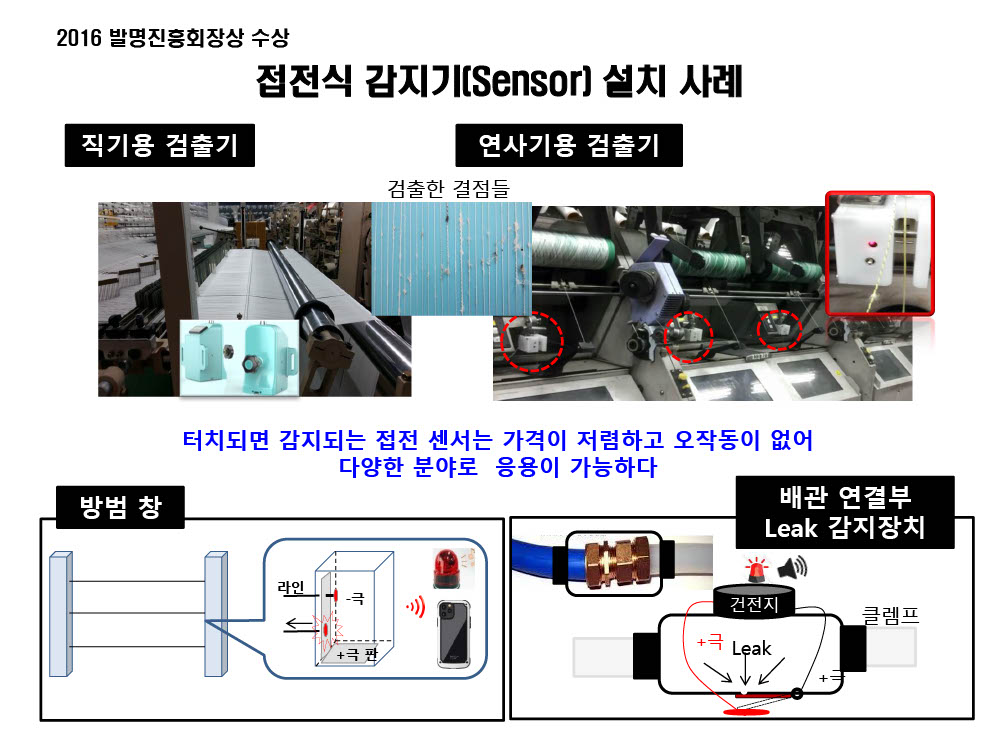

2016년 대한민국 발명특허 대전에 출품, 발명진흥회장상을 수상한 특허로 다양한 분야로 응용이 가능한 접전식 감지장치에 관한 것으로 산업용 섬유를 생산하는 대기업 2개 업체에서 현장 평가를 마치고 시제품으로 2개 업체에 공급한 이력이 있습니다1. 산업용 섬유 생산 라인 적용 실을 가공하는 연사기나 정경기, 방직기에서 직물이 형성되기 전에 설치되어 경사(실)의 결점을 감지 검출 할 수 있는 장치에 관한 것으로써, 지나가는 경사(실) 위에 평행으로 +극의 감지라인이 설치되고 근접한 위치에 -극의 접전라인을 설치하여 경사(실)에서 발생한 결점(모우사, 뭉침, 보플라기 등)이 자나가다 감지라인에 접촉되면 진행방향으로 감지라인이 밀리면서 접전라인에 터치되면 감지되는 방식으로 기존의 투광식(적외선, 레이져) 감지기 보다 설치비용이 1/50 수준으로 저렴하고, 설비의 진동이나, 현장상황(면 먼지 등 이물질, 투광부와 수광부의 변화 등)에 따른 오작동을 현저히 줄일 수 있는 고장이 없고, 관리가 편리한 장점이 있다.

2. 방범창 (응용)기존의 창틀에 설치가 가능한 방범창틀에 몇 가닥의 와이어가 설치되고, 와이어 끝 부분에 +극의 감지판이 건전지와 연결되고, 와이어가 인위적으로 당기거나, 끊어지면 반대편 창틀 내부에 설치된 -극의 접전판에 감지판이 접촉되어 감지하는 방식으로 경광등과 알람기능이 작동하여 침입자가 놀라 도망가게 하거나, 침입을 신속히 알수 있는 장치입니다

3. 배관 연결부의 Leak 감지장치(응용)모든 배관(가스, 에어, 누수, 누유, 위험물 등)의 연결부에서 Leak 가 발생시 연결부를 감싸고 있는 밀봉된 투명 재질의 비닐이나 플라스틱에 배출구가 형성되고, 배출구 입구에 건전지와 연결된 +극의 감지판과 -극의 접전판이 설치되어 Leak되는 물질의 압력에 의해 접전판과 감지판이 접촉되면 감지하는 방식으로 경광등과 알람기능이 작동하여 쉽고 빠르게 확인이 가능하여 신속한 사고 조치가 가능합니다
