• 에어컨 실내기의 조립구조
• 등록번호
  1020190090430
• 분야
  특허
• 분류
  전기전자
• 판매가
  5,000,000,000 원
• 권리기간
  2039 년 09 월 21 일

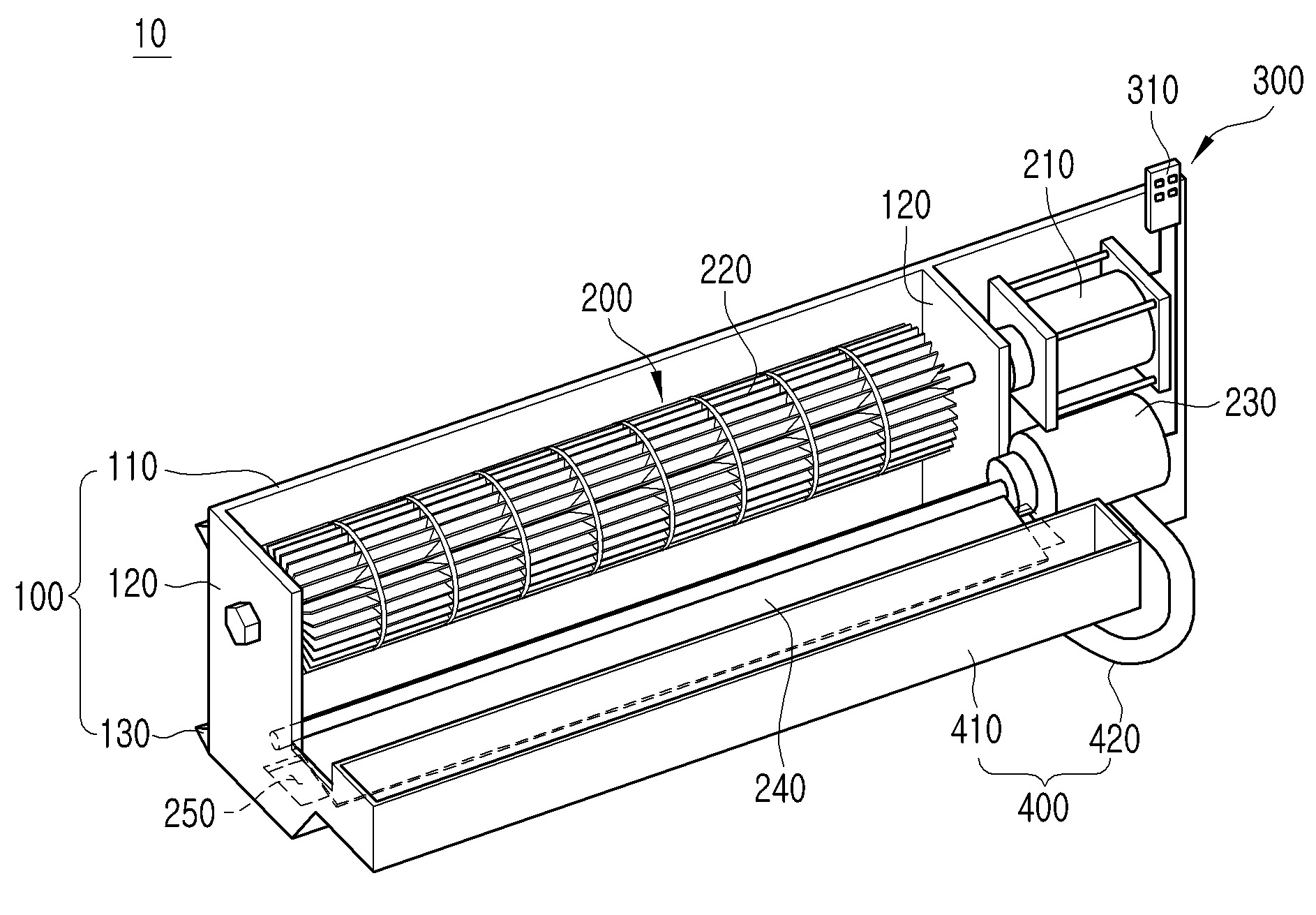

본 발명은 에어컨 실내기의 조립구조에 관한 것으로서, 보다 상세하게는 컨트롤박스와 증발기 및 흡입구가 형성
된 실내기 본체의 내부에 탈착가능하게 조립되는 유닛을 구비한 에어컨 실내기의 조립구조에 있어서, 본체의 내
부에 착탈되게 형성되는 착탈부와 착탈부의 상부에 위치하여 작동모터에 의해 회전되는 송풍팬이 형성되고, 착탈
부의 하부에 위치하여 전기모터에 의해 풍향을 조절하는 풍향가이드가 형성된 송풍부와 작동모터와 전기모터에
연결되는 전원커넥터가 컨트롤박스에 형성된 접속커넥터에 접촉하여 송풍부의 작동을 제어하는 접속부 및 착탈부
의 하부로부터 일체로 돌출되어 증발기에서 낙하하는 응결수를 배수관으로 이동시키는 배수부를 포함 하는 에어
컨 실내기의 조립구조에 관한 것이다.

본 발명에 따른 에어컨 실내기의 조립구조는 송풍부와 송풍부의 작동을 제어하는 접속부 및 배수를 일체로 형성
한 착탈부를 형성하고, 착탈부를 전문가 및 비전문가의 구분없이 에어컨 본체의 내부로 손쉽게 착탈시킴으로써,
청소 및 세척을 용이하게 할 수 있고, 수리를 편리하게 할 수 있는 장점이 있다.
또한, 청소 및 세척이 용이하여 에어컨 본체에 곰팡이, 세균의 번식을 억제하여 위생냉방이 가능한 장점이
있다.
또한, 본 발명에 따른 에어컨 실내기의 조립구조는 에어컨 본체의 전면 필터부분의 도어의 개폐에 상관없이 착
탈부를 분리 및 결합하는 방식으로 인해, 전기적인 장치와 배수관련 장치를 원터치로 분리 결합되는 장점이 있
다.
또한, 물받이관에 연결된 접속관은 배수관에 원터치 방식으로 결합되어, 접속관 및 배수관의 분리 및 결합이 용
이한 장점이 있다.
